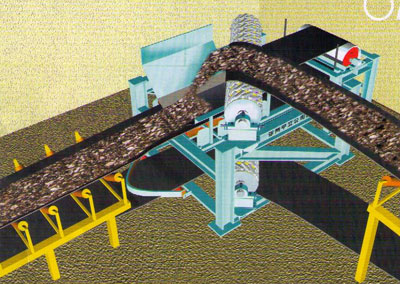

ZX型帶式輸送機轉向裝置
ZX型帶式輸送機轉向裝置源自中國礦大，經過多年的廣泛應用，該項技術已處于成熟應用階段。轉向裝置的應用范圍很廣，尤其適合煤礦進下彎曲的運輸巷道中，可以使帶式輸送機實現水平轉彎、上下轉彎、組合轉彎、上下變坡運行（在上下變坡運行中可以實現壓帶功能，防止產生飄帶）。實現同樣的功能，原需要多臺皮帶機搭接方式進行輸送，現采用該裝置一機便可達到換向轉向目的，可實現減少設備投資、節省能源、減少安裝工作量，減少電控操作等。
特點
1、實用性強 該裝置可以與任何規格的帶式輸送機相配套使用，裝上即可實現帶式輸送機的平面轉向（0~180°）中任意角度運輸。
2、安裝方便 該裝置結構簡單、新穎、安裝方便，只要能夠滿足兩臺皮帶機搭接的空間就能安裝轉向裝置，地錨、混凝土基礎、點柱均可實現方便安裝。
3、使用方便 調試原理同普通帶式輸送機，任何一個皮帶機的操作人員均能調試。
4、維護簡易 不需專配人員，僅象巡視普通皮帶機定時巡視即可，僅衛星輥是易損件，其余均為常規零部件，用戶可自行維護修理。
5、減少設備投入 本裝置可做為帶式輸送機的一個特殊功能部件，無需動力，代替兩部或多部帶式輸送機的搭接方式運輸。每臺轉向裝置可代替一部皮帶機的頭、尾、張緊、電纜電控、儲帶。
6、保持皮帶機的原有性能 轉向滾筒上按空間包絡線排列的衛星輥結構緊湊，膠帶軌跡與滾筒表面曲線更加吻合，皮帶機運行阻力小。安裝轉向裝置后，原皮帶輸送機輸送參數不會改變。
7、節能效果顯著 由于減少裝機容量，運行過程中可以節省大量電能消耗。有下坡運輸或代替溜子時效果更佳。
8、運營成本低 設備可反復拆裝使用，故障率低，節省人工，節省能源，長期使用，經濟效益顯蓍。
技術參數
轉 向 角： 0°～ 95° 輸送帶工作面不變
95°～180° 輸送帶工作面交替
帶 寬：500 ～1400㎜
機 型：所有帶式輸送機
轉折次數：1～2次
阻力系數：K=1.08 ～ 1.12
主體外形尺寸：長×寬×高
帶寬(㎜) 轉角 | 650 | 800 | 1000 | 1200 | 1400 |
0-11/180-169 | 2.6×1.2×1.9 | 2.8×1.4×2 | 2.8×1.6×2 | 3×1.8×2.3 | 3.2×2.2×2.7 |
12-22/168-158 | 3.4×1.3×1.9 | 3.9×1.6×2 | 4×1.7×2 | 4.3×1.9×2.3 | 5.3×2.3×2.7 |
23-32/157-148 | 3.3×1.4×1.9 | 3.9×1.8×2 | 4×1.8×2 | 4.3×2×2.3 | 5.3×2.4×2.7 |
33-42/147-138 | 3.3×1.8×1.9 | 3.9×1.8×2 | 3.9×1.9×2 | 4×2.1×2.3 | 4.8×2.5×2.7 |
43-52/137-128 | 3.3×1.5×1.9 | 3.8×1.8×2 | 3.8×1.9×2 | 3.8×2.1×2.3 | 4.6×2.6×2.7 |
53-62/127-118 | 3×1.6×1.9 | 3.3×1.8×2 | 3.4×1.9×2 | 3.4×2.2×2.3 | 4.2×2.7×2.7 |
63-71/117-109 | 2.9×1.6×1.9 | 3.2×1.8×2 | 3.2×2×2 | 3.4×2.3×2.3 | 4.2×2.8×2.7 |
72-79/108-101 | 2.9×1.7×1.9 | 3×1.8×2 | 3×2×2 | 3.6×2.4×2.3 | 4.4×2.9×2.7 |
80-85/100-95 | 2.8×1.7×1.9 | 2.8×1.9×2 | 3×2.1×2 | 3.6×2.5×2.3 | 4.4×3×2.7 |
86-90/94-90 | 2.8×1.7×1.9 | 2.8×1.9×2 | 3×2.1×2 | 3.6×2.5×2.3 | 4.4×3×2.7 |
